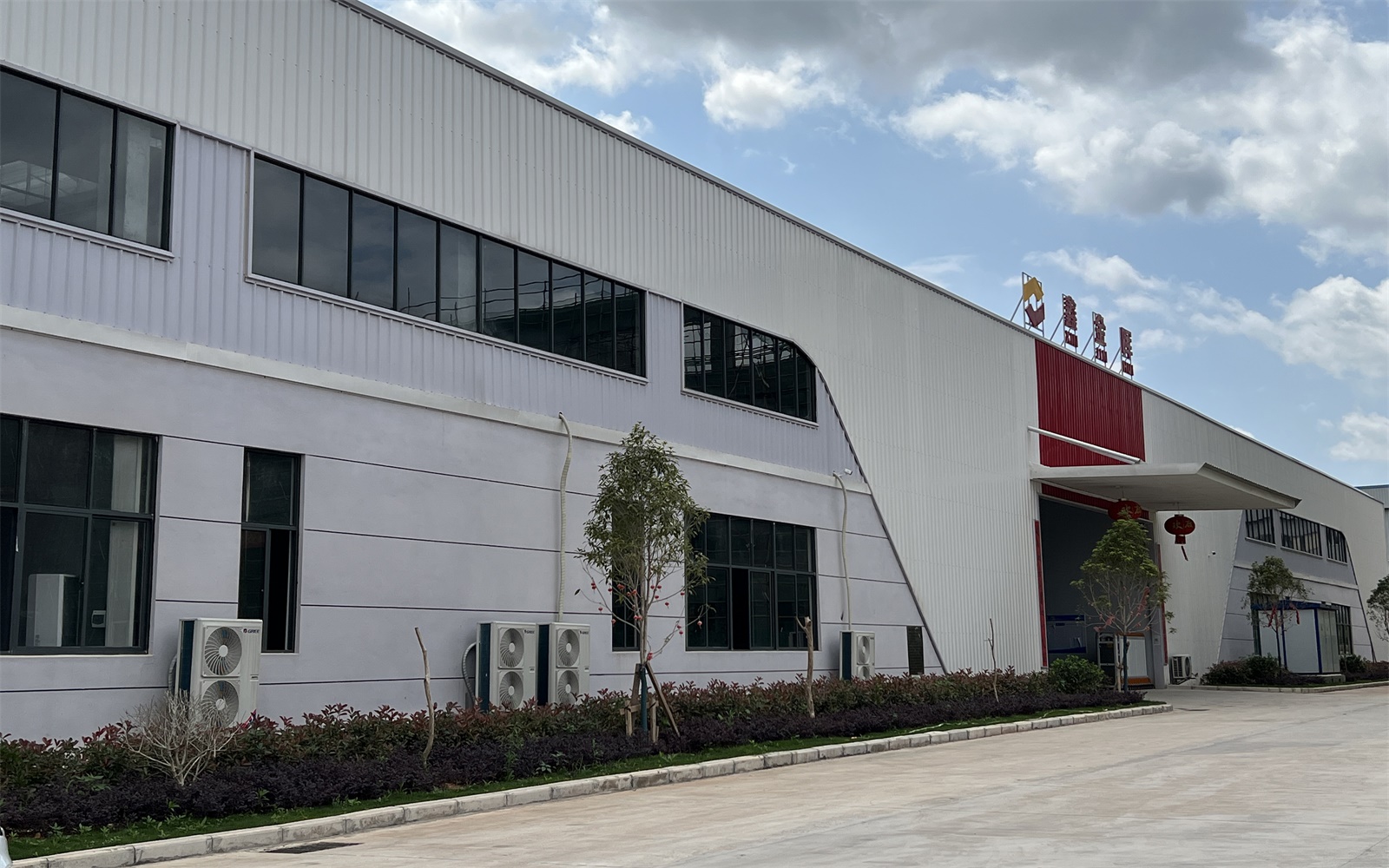

玻璃基板是以无机玻璃为基材的电路板，与传统PCB的有机树脂基材在热膨胀系数、脆性、热传导特性上有根本差异。按应用领域分为显示用、先进封装TGV、Mini/Micro LED三大类。玻璃没有塑性变形阶段，对热冲击和温度均匀性的要求远高于PCB，热处理制程需要专用隧道炉。鑫金晖是玻璃基板隧道炉厂家，提供专用热处理方案，已在多家行业头部企业产线稳定运行。

PCB隧道炉直接跑玻璃基板，问题出在哪？

之前去一家做先进封装的客户那里，产线工程师说刚接触玻璃基板时用改过的PCB隧道炉试过，跑出来板边有微裂纹，显影后颜色一块深一块浅，那批板子全部报废。

问题不在操作上，在材料本身。玻璃基板用的是无机玻璃，主成分二氧化硅。PCB用的是覆铜板——玻纤布增强的环氧树脂。一个无机物，一个有机物。玻璃的热膨胀系数只有3到5ppm/℃，跟硅芯片的约2.6ppm/℃高度匹配，芯片堆叠时热应力远小于有机基板的15到20ppm/℃。表面平整度做到纳米级，介电损耗低，几乎不吸潮。

但玻璃没有PCB那种韧性。PCB受热或受力先翘曲，还能整回来。玻璃过了弹性极限直接开裂，没有中间状态。这个特性让它的热处理安全窗口窄了很多。

玻璃基板用在哪些地方？

当前量产应用集中在三个方向。

显示面板。 手机、电视、车载屏的TFT背板都是在玻璃基板上做的。这是用量最大的领域，全球显示玻璃基板年收入超过1200亿元人民币，持续往大尺寸、薄型化走。

先进封装。 AI芯片、高频通信、高性能计算需求推着这个方向往前走。英特尔在这方面已经研发超过十年，投入超过10亿美元，计划2026年小批量试产。三星电机、台积电也在布局。产业界普遍把2026年看作玻璃基板商业化元年，全球封装玻璃基板市场规模预计当年达到186亿美元。核心技术是TGV——在玻璃上做出微米级垂直通孔，填铜实现层间互连，孔间距可以小于100微米。

Mini/Micro LED。 LED芯片直接贴在玻璃基板上，玻璃既是支撑结构又是电路载体。热处理后的平整度直接影响后续巨量转移的良率。

玻璃基板热处理，和PCB差在哪？

三个地方最明显。

热冲击的承受能力不在一个量级。 PCB用的FR-4升降温可以快，玻璃不行。升温太快热应力集中在边缘和孔边，直接开裂。降温同理，需要有控制的冷却曲线，不能一开炉门就往外拉。

温度均匀性的要求更高。 PCB隧道炉温度均匀性控制在±5℃%通常够用，同样偏差放在玻璃上，固化程度不一致，显影后颜色深浅不一就来了。炉内各温区的均匀性需要压得更紧。

传输方式不能照搬。 PCB隧道炉用滚轮摩擦传动，玻璃没有韧性兜底，振动稍大就是微裂纹。炉内输送需要重新考虑板子支撑和振动控制。

隧道炉厂家怎么选？

玻璃基板热处理不能拿PCB隧道炉将就。选厂家的时候，有几个能力需要考察。

有没有玻璃基板的工艺数据积累。 不是拿PCB炉子改改参数就能用的。厂家需要实际跑过玻璃基板，知道不同板厚、不同尺寸在炉内各温区的实际表现。

输送系统是不是针对脆性材料设计过。 玻璃基板在炉内走板，支撑是否均匀、振动是否可控，直接关联碎片率。这个环节没有工艺调试的余地——碎了就是碎了。

有没有量产交付的案例可以看。 玻璃基板是新兴领域，很多设备厂都在布局，但真正有过产线交付记录的不多。选型时去看实际运行现场，不只是样机测试数据。

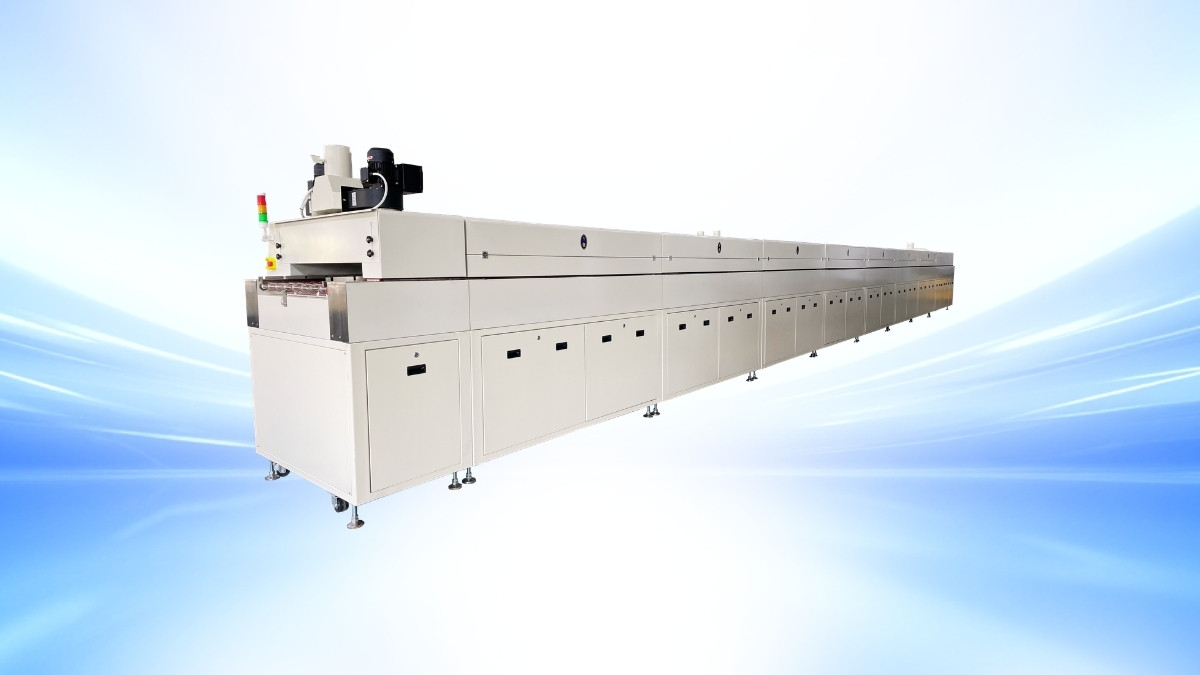

鑫金晖在给客户做玻璃基板热处理方案时，加热环节做了专项匹配，满足对温度均匀性和升降温速率的更高要求。输送系统针对脆性材料重新设计支撑结构，减少板子在炉内走板时的振动和悬空。设备可选配充氮气保护系统，炉内氧含量可控，满足先进封装中TGV填铜后热处理防氧化的需求。方案已在国内多家头部企业的玻璃基板产线上稳定运行。

常见问题

玻璃基板和PCB基板，烘烤设备能通用吗？

不建议通用。两者在热膨胀系数、脆性、热传导特性上的差异决定了热处理工艺窗口不同。拿PCB隧道炉跑玻璃基板，板裂、固化不均、颜色不一致都容易出现。

玻璃基板隧道炉，核心看哪些指标？

温度均匀性、升降温速率的受控能力、输送系统对脆性材料的适配，是三个核心维度。具体参数需根据基板规格和工艺窗口匹配。

TGV填铜后的热处理有什么特殊要求？

填铜后热处理需要防止铜氧化，通常需要氮气保护。鑫金晖设备可选配充氮气系统，满足这一需求。

获取方案

产线在上玻璃基板项目，或者现有机型在玻璃基板上跑不顺，可以直接联系工程师。提供基板规格、工艺类型和目标产能，根据工艺窗口出具体方案。
