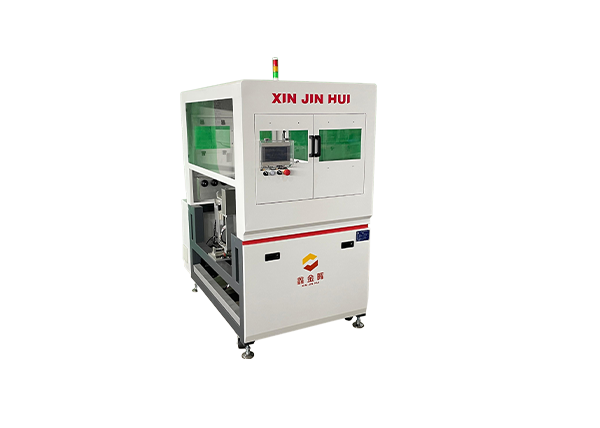

pcb线路板180°全自动翻板机，整机由输送+输送升降+翻面部分组成，气动手抓铗紧PCB外侧边部后配合步进电机驱动PCB板原位置旋转180度。

一、输送升降

输送升降采用伺服电机+精密减速机驱动输送架升降。

二、输送段

采用步进电机+滚轮快速移动。

三、控制系统

1. 所有传动系统皆以「参数化」、「手动调整」为考量，配备顶级化，以减少装设时间、便利操作、提升产能，并可防错防呆、耐长时操作，达到作业数据化、标准化、安全化之最高要求，各部传动系统详述如下：

伺服控制     输送升降。

步进控制     输送、翻转、开合。

气缸控制     张紧装置。

2. 采用高阶可程控器(PLC)连锁上述各部数控传动/控制系统，预留有数组输出入接点，以便与前后段衔接设备作同步整合。操作界面采用开关面板+彩色触控面板人机界面，提供实时操作之便利及多种参数设定、显示之细腻控制。

四、安全防护系统

配备其他安全防护：侦错连锁回路、错误指示、单键自动复归防呆回路，前后增强安全光栅、急停。
