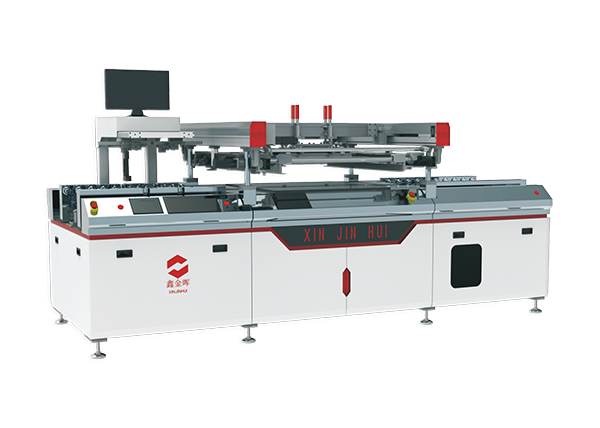

全自动pcb板阻焊丝网印刷机

全自动阻焊丝网印刷机搭载 CCD 视觉对位与伺服驱动技术，适配单 / 双面板、多层板、HDI 板等全品类 PCB阻焊丝网印刷，切换料时间缩短至3~5分钟，日有效增产1000~2000板，运行精准稳定。

  • 24小时客服在线
  • 厂家正品保障
  • 发货时速承诺
  • 产品介绍
  • 产品参数
  • 相关产品

产品介绍

智能视觉对位阻焊丝印机快速换料

全自动阻焊丝网印刷机设备搭载 4 个高清 CCD 相机，结合定制 AI 机器视觉算法，实现全自动校准对位与偏差补偿。无需人工干预即可快速识别 PCB 板定位标记，实时计算并自动调整网版与基板的相对位置，确保不同板型的阻焊印刷精度始终保持在微米级标准。

伺服驱动与机械结构双重稳定保障

采用全伺服对版系统，无需手轮调整，省时省事高效便捷，进料定位调位精度达 μm 级，配合四柱动力升降结构与机械自锁功能，在高速印刷过程中有效抑制振动，保障网版压力均匀性与运动轨迹稳定性，实现高质量阻焊丝网印刷。

简化工序流程极速换型与产能突破

创新智能换型技术将料号切换时间压缩至 3~5 分钟，通过预设工艺参数库与自动网版校准，大幅减少人工调试耗时。日均有效产能较传统设备提升 1000~2000 片，显著降低规模化生产中的停机损耗，满足消费电子、汽车电子等领域对高密度 PCB 的批量交付需求。

全品类适配：灵活应对多元制程

深度适配单 / 双面板、多层板、HDI 板、柔性板等全类型 PCB，支持从常规阻焊到高精度微孔、盘中孔等复杂工艺。凭借智能控制系统与模块化设计，可快速切换水性、UV 固化等不同油墨类型，为高端 PCB 制造提供兼具精度与效率的一站式阻焊解决方案。


产品参数

最大印刷面积 (Y*X)：

640mm*730mm

最小印刷面积 (Y*X)：

380mm*380mm

最大网板尺寸(Y*X)：

1100mm*1200mm

最小网板尺寸(Y*X)：

800mm*900mm

印刷板件厚度：

0.8mm~3.5mm

机械性产能：

4~6 PNL/min

工作台面尺寸 (Y*X)：

1000mm*1050mm

设备功率：

380V 50Hz 6.2KW
